Алюмо-иттриевый гранат легированный иттербием Yb:YAG является одним из наиболее многообещающих активных лазерных веществ. Он лучше подходит для диодной накачки, чем традиционные неодимовые лазерные системы. Длина волны накачки 0.94 мкм, длина волны генерации – 1.03 мкм. Алюмо-иттриевый гранат легированный иттербием с длиной волны 1030нм – это отличная замена алюмо-иттриевому гранату легированному неодимом с длиной волны 1064нм.
Его вторая гармоника 515нм позволяет использовать его для замены крупного аргонового лазера с длиной волны 514нм. Алюмо-иттриевый гранат легированный иттербием используется вместо алюмо-иттриевого граната легированного неодимом в высокомощных лазерах с диодной накачкой и других областях применения.
Преимущества
1. Высокое оптическое качество
2. Очень высокая дифференциальная эффективность
3. Очень низкий частичный нагрев – менее11%
4. Поглощение в невозбужденном состоянии или преобразование с повышением частоты
5. Широкая полоса поглощения, около 8нм на длине волны 940нм
6. Высокая теплопроводность и механическая прочность
7. Удобная накачка надежными диодами из арсенида галлия-индия на длине 940нм (970нм)

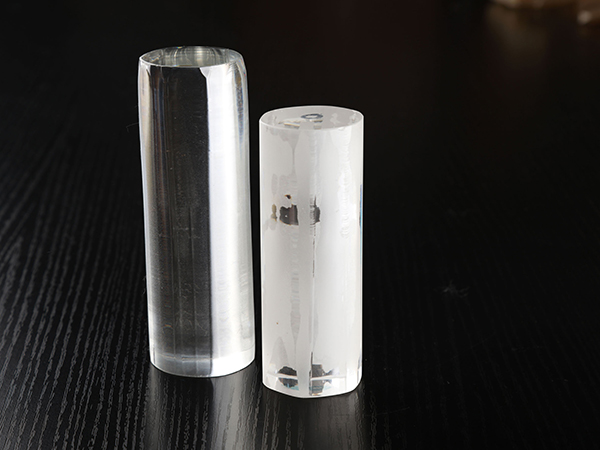

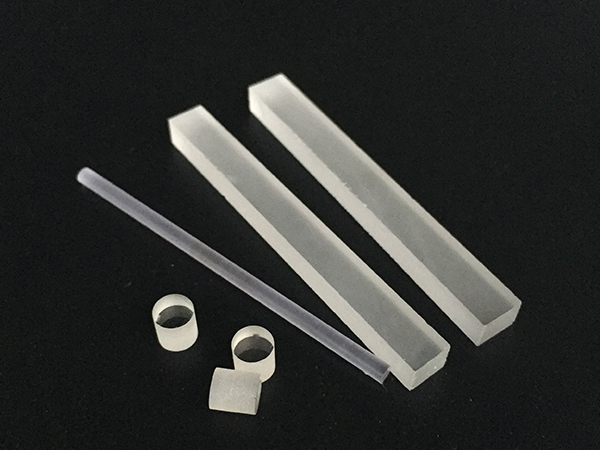

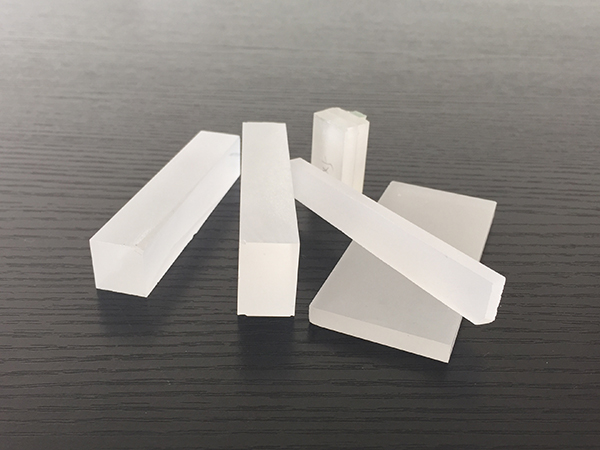

Формат:стержни, диски и слитки
Размер стержня:Диаметр: 2- 10 мм, Длина: 30 - 150 мм
Размер диска: Диаметр: 2 - 15 мм, Толщина: >= 1 мм
Размер слитка:Длина: 60 - 150 мм, Ширина: 6 - 15 мм, Толщина: 3 - 4 мм
Конец:Плоский, Брюстеровский срез, Вогнутый и Выпуклый
Боковые стороны: отшлифованные, полированные, прорезанные канавки
Спецификация
| Концентрация примесей | Yb: 0.3~15 % |
| Ориентация | [100] или [111] в пределах 5° |
| Искажение волнового фронта | ≤0.125 λ/дюйм |
| Коэффициент затухания | ≥28 дБ |
| Размеры стержней | Диаметр: 2~20 мм, Длина: 5~150 мм (по выбору заказчика) |
| Размерные допуски | Диаметр: +0.00/-0.05 мм, Длина: ±0.5 мм |
| Отделочное покрытие | Полированная или отшлифованная поверхность (400#) |
| Параллелизм | ≤10” |
| Перпендикулярность | ≤5’ |
| Плоскостность | λ/10 @ 632.8 нм |
| Качество поверхности | 10-5(MIL-O-13830A) |
| Фаска | 0.15 ±0.05 мм |
| Отражательная способность покрытия AR ( антибликового ) | ≤0.25% @1030 нм |
| Порог повреждения | 500 МВт/ см 2 10 нс 1 Гц ( 1064 нм) |
Свойства алюмо-иттриевого граната легированного иттербием Yb:YAG
| Формула | Yb3+:Y3AI5O12 |
| Длина волны лазера | 1030нм |
| Время жизни флуоресценции | 1.2 мс |
| Показатель преломления | 1.82 |
| Коэффициент потерь | 0.003 см-1 |
| Кристаллическая структура | Кубическая |
| Постоянная решетки | 12.01 Å |
| Точка плавления | 1970℃ |
| Твердость по Мосу | 8.5 |
| Плотность | 4.56±0.04г/см3 |
| Удельная теплоемкость (0-20) | 0.59Дж/г·см3 |
| Коэффициент теплового расширения | Кристаллическая ориентация [111]: 7.8×10-6/℃ (0~250℃) |
| Теплопроводность | 14Вт/(м·К) при 20℃, 10.5Вт/(м·К) при 100℃ |
